مخطط سماكة جدار الأنابيب الفولاذية

مرجع فني

مخطط سماكة جدار الأنابيب الفولاذية

قارن أحجام أنابيب الصلب القياسية من NPS 1/2 بوصة إلى 48 بوصة، بما في ذلك DN والقطر الخارجي الفعلي وقيم سمك الجدار الاسمي بالملليمترات.

33 أحجام الأنابيب DN15–DN1200 جميع القيم بالمليمتر

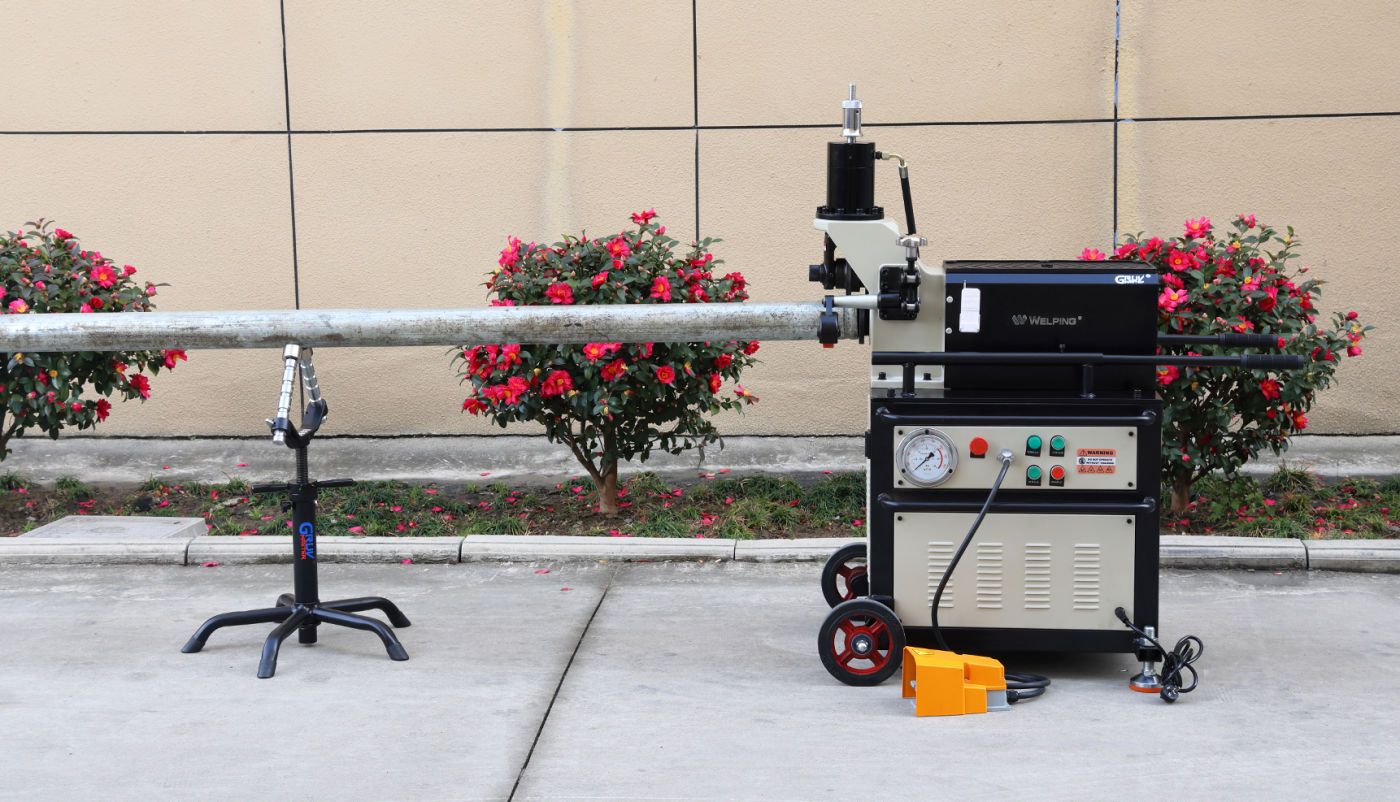

WELPING AG-8Z roll grooving machine processing a steel pipe مرجع لحجم الأنابيب وجدولها الزمني
مرجع الجدول الزمني إلى المليمتر

ابدأ بأبعاد الأنابيب الفعلية

استخدم هذا المخطط لمقارنة الحجم الاسمي للأنبوب (NPS) والقطر الاسمي (DN) والقطر الخارجي الفعلي للأنبوب وسمك الجدار المقابل لتسميات الجدول المضمنة في ورقة العمل المرفقة.

لضمان التصنيع والتخديد الموثوق بهما، تأكد أولاً من القطر الخارجي، ثم تحقق من مادة الأنبوب، وسلسلة الجدول الزمني المطبقة، وتفاوت التصنيع، ومعايير المشروع.

Close view of WELPING AG-8Z grooving rollers and pipe support
تحقق من الأنبوبقم بقياس القطر الخارجي وسمك الجدار قبل إعداد الماكينة.
WELPING RG-4X roll grooving a large-diameter steel pipe
طابق السلسلةاستخدم عمود الجدول الزمني المطلوب للمشروع.
البيانات البُعدية

جدول سماكة جدار الأنابيب

NPS 1/2"–48"

حدد موقع الأنبوب باستخدام NPS أو DN أو القطر الخارجي. تشير الشرطة إلى عدم وجود قيمة مدرجة في جدول المرجع المرفق.

اسحب أفقيًا لعرض كل عمود من أعمدة الجدول الزمني
القطر الخارجي للأنابيب الفولاذية وسماكة جدارها الاسمية حسب NPS وDN والجدول، بالملليمترات
خدمة المتنزهات الوطنية دي إن القطر الخارجي للأنبوب
D (مم)
سُمك الجدار الاسمي (مم)
SCH 5S SCH 10S الفصل 10 SCH 20 SCH 30 الأمراض المنقولة جنسيا SCH 40 SCH 40S
نصف بوصة1521.31.652.112.112.412.772.772.77
3/4 بوصة2026.71.652.112.112.412.872.872.87
1"2533.41.652.772.772.93.383.383.38
1-1/4 بوصة3242.21.652.772.772.973.563.563.56
1-1/2 بوصة4048.31.652.772.773.183.683.683.68
2"5060.31.652.772.773.183.913.913.91
2-1/2 بوصة65732.113.053.054.785.165.165.16
3"8088.92.113.053.054.785.495.495.49
3-1/2 بوصة90101.62.113.053.054.785.745.745.74
4"100114.32.113.053.054.786.026.026.02
5"125141.32.773.43.46.556.556.55
6"150168.32.773.43.47.117.117.11
8"200219.12.773.763.766.357.048.188.188.18
10"2502733.404.194.196.357.89.279.279.27
12 بوصة300323.83.964.574.576.358.389.5310.319.53
14 بوصة350355.63.964.786.357.929.539.5311.13
16 بوصة400406.44.194.786.357.929.539.5312.7
18 بوصة450457.24.194.786.357.9211.139.5314.27
20 بوصة5005084.785.546.359.5312.79.5315.09
22"550558.84.785.546.359.5312.79.53
24 بوصة600609.65.546.356.359.5314.279.5317.48
26"650660.47.9212.79.53
28 بوصة700711.27.9212.715.889.53
30 بوصة7507626.357.927.9212.715.889.53
32"800812.87.9212.715.889.5317.48
34"850863.67.9212.715.889.5317.48
36"900914.47.9212.715.889.5319.05
38"950965.29.53
40 بوصة100010169.53
42"10501066.89.53
44"11001117.69.53
46"11501168.49.53
48 بوصة12001219.29.53
استخدام المخطط

ثلاث عمليات فحص قبل التصنيع

01

تأكد من حجم الأنبوب

قم بمطابقة تسمية NPS أو DN، ثم تحقق من القطر الخارجي الفعلي في العمود الثالث.

02

اختر السلسلة الصحيحة

تُحدد أرقام الجداول سلاسل سُمك الجدار. يشير اللاحقة "S" إلى سلسلة جداول الفولاذ المقاوم للصدأ في جدول المصدر.

03

تحقق من معيار المشروع

تأكد من المواد والتفاوتات والمواصفات والمعيار الحاكم الحالي قبل القطع أو التخديد أو التركيب.

ملاحظة مرجعية: تُحدد ورقة العمل المرفقة سلسلة جداول ANSI B36.10 وسلسلة الفولاذ المقاوم للصدأ ANSI B36.19. تم عرض الأعمدة الموجودة في ورقة العمل هذه فقط هنا. القيم هي مرجع فني ويجب التحقق منها وفقًا لمعيار المشروع المعتمد.
